産品描述
-
電氣參數
概述
NPS102是諾科科技針對接駁台應用，采用最新DSP技術和(hé / huò)先進電機控制技術推出的控制與驅動一(yī / yì ／yí)體産品，采用雙電機拖動控制技術，電機運行速度爲(wéi / wèi)0RPM~250RPM，無需外部控制脈沖，可通過電位器實現調速功能。
适用驅動電機：42系列兩相混合式步進電機。
産品主要(yào / yāo)技術特點和(hé / huò)功能
l 額定工作電壓：24VDC；
l 2路電機輸出電流：2*0.6A（默認值），可選擇2*1.0A（最大值）；
l 匹配電機：42MP40D5、42MP48D5、42MP60D5；
l 位置傳感器：2路或3路可選（軟件自動識别），傳感器采用NPN型 ；
l 模式轉動開關：在标準模式時，可設置自動模式和(hé / huò)手動模式；在帶NG模式時，可設置NG模式一(yī / yì ／yí)、NG模式二、NG模式三；
l Pass按鍵：外接1路輸入按鍵；在自動模式下正常接駁操作時，如果有NG信号，向下工位傳送NG信号；在手動模式下隻有接收到pass信号時，才向下工位送闆，如果送闆時，收到NG按鍵信号，并向下工位發送NG信号；
l NG按鍵：外接1路輸入按鍵；如果收到NG信号并向下工位送闆時，将同時輸出NG信号；
l Up工位接口：2路輸入開關信号和(hé / huò)1路輸出開關信号；輸入開關信号包括：ready信号（上工位已準備好送闆）和(hé / huò)NG信号（不合格信号）；輸出開關信号爲(wéi / wèi)requir信号（向上工位請求送闆），在氣缸模式下，該輸出開關信号控制氣缸；
l Down工位接口：2路輸出開關信号和(hé / huò)1路輸入開關信号；輸入開關信号爲(wéi / wèi)require信号（下工位請求送闆信号），輸出開關信号包括ready信号（已準備好向下工位送闆）和(hé / huò)NG信号（不合格信号）；
l 電機速度可調：2路外接電位器（4.7K~20K阻值）輸入進行調速；電位器分别可設置進闆速度和(hé / huò)出闆速度，電機的速度範圍爲(wéi / wèi)0~250rpm；2路電機同步運行；
l 電機的運行超時間和(hé / huò)延時可調：控制器内置2路電位器進行設置，其中VR1設置進闆電機運行超時和(hé / huò)出闆電機運行超時，設置範圍是：3-30s；VR2設置出闆延時時間，設置範圍：0-5s；
l 傳送方向：通過外接自鎖開關控制，該控制控制開關可改變送闆方向；
l 工作模式選擇：控制器内置有：标準模式、帶NG模式、打标模式、氣缸制模式四種控制模式，用戶可通過撥碼開關進行選擇；用戶可選擇是否輸出報警和(hé / huò)電機工作電流設置；
l 報警輸出：開關輸出信号，可外接直流或交流報警裝置；
控制模式說明
自動 模式 | 運行條件：撥碼開關SW1=off、SW2=off、SW3=off，且外部模式選擇開關設置在SW1。 基本功能：按标準接駁功能自動進行接收或發送。 |
手動模式 | 運行條件：撥碼開關SW1=off、SW2=off、SW3=off，且外部模式選擇開關設置在SW2。 基本功能：在接收或發送過程中，需等待PASS或NG信号，才向下工位發送。 |
帶NG功能模式 一(yī / yì ／yí) | 運行條件：撥碼開關SW1=on、SW2=off、SW3=off，且外部模式選擇開關設置在SW1。 基本功能：測試機送闆時無NG/PASS信号，但接闆進闆過程中出現NG/PASS信号時，如果是PASS信号直接過；如果是NG時，則需要(yào / yāo)手動确認NG/PASS，不向下工位傳遞NG信号。 |
帶NG功能模式 二 | 運行條件：撥碼開關SW1=on、SW2=off、SW3=off，且外部模式選擇開關設置在懸空狀态。 基本功能：測試機送闆時同時發送了(le／liǎo)NG/PASS信号，測試機在送闆過程中會再次發送NG/PASS信号進行二次确認，控制器不向下工位傳遞NG信号。 |
帶NG功能模式 三 | 運行條件：撥碼開關SW1=on、SW2=off、SW3=off，且外部模式選擇開關設置在SW2。 基本功能：測試機送闆時無NG/PASS信号，但接闆進闆過程中出現NG/PASS信号時，如果是PASS信号直接過；如果是NG時，則需要(yào / yāo)手動确認NG/PASS，向下工位傳遞NG信号。 |
打标模式 | 運行條件：撥碼開關SW1=off、SW2=on、SW3=off，模式選擇開關無效。 基本功能：SS1：下工位的NG輸出信号用于啓動打标機工作。 SS2：上工位的NG輸入信号爲(wéi / wèi)打标機完成信号。 接駁功能按标準接駁程序運行。 |
帶氣缸模式 | 運行條件：撥碼開關SW1=off、SW2=off、SW3=on，模式選擇開關無效。 基本功能：SS1：上工位的要(yào / yāo)闆信号控制氣缸繼電器，導通代表氣缸縮下去，斷開代表氣缸頂上來 SS2：上工位的送闆信号代表氣缸是否有闆 基本功能按标準接駁程序運行。 |
注意情況 | 1. 在無闆待接闆情況下，且未收到上工位送闆信号時，但S1，S2，S3檢測到信号，設備進入準備送闆狀态，即，按正常自動模式或手動模式，并将感應到的PCB傳送到送闆狀态的位置，進入出闆流程。 2.在有闆在待送闆狀态情況下，但S3檢測到信号消失時，電機轉動2s然後進入正常接闆狀态。 |
方向控制 | 如果收到反方向送闆信号時，電機運行方向取反，同時1号電機變2号電機，1号傳感器變3号傳感器，其他按正常控制流程 |
故障保護 | 1、在當前工作模式下運行過程中，改變撥碼開關或改變模式選擇開關，報警提示； 2、同時檢測到S1，S2，S3都信号時，報警提示； 3、超時處理，PCBA在限定時間内沒有達到S2或者S3傳感器時，報警提示； |
電氣、機械和(hé / huò)環境指标
1. 電氣指标
說明 | NPS102 | ||||
最小值 | 典型值 | 最大值 | 單位 | ||
輸出電流 | 0.6 | 0.6 | 1.0 | A | |
工作電壓 | 20 | 24 | 26 | VDC | |
控制信号輸入 | 開關信号 | ||||
運行速度 | 0 | - | 250 | RPM | |
絕緣電阻 | 500 | MΩ | |||
2. 使用環境及參數
冷卻方式 | 自然冷卻或強制風冷 | |
使用環境 | 場合 | 不能安裝在其它發熱的設備旁，要(yào / yāo)避免粉塵、油霧、腐蝕性氣體，濕度太大及強振動場所，禁止有可燃氣體和(hé / huò)導電灰塵。 |
溫度 | 0——+50℃ | |
濕度 | 40—90%RH | |
振動 | 5.9m/s2MAX | |
保存溫度 | -20℃～80℃ | |
重量 | 220克 | |

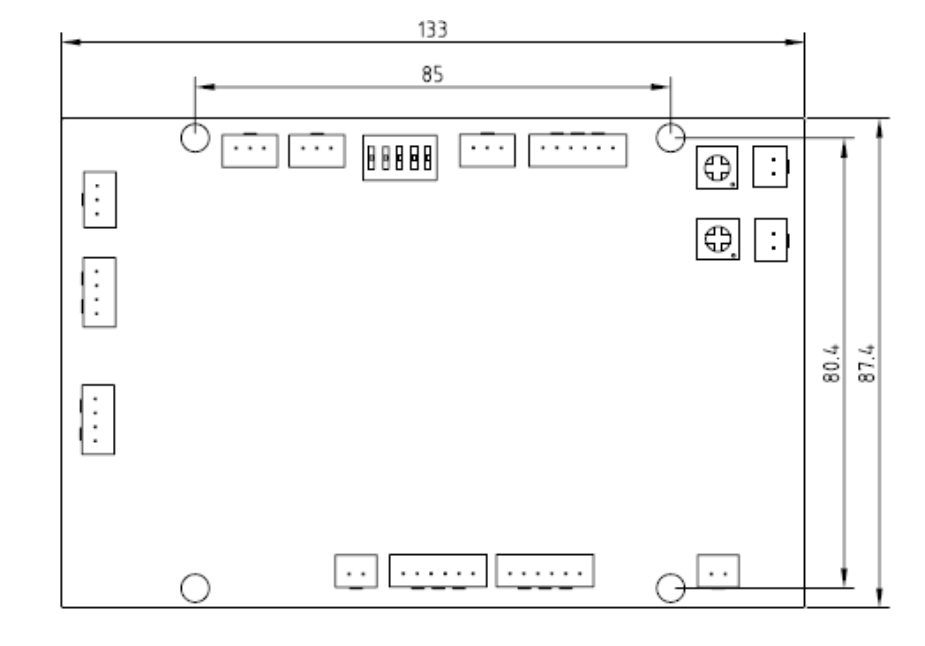

機械安裝圖（單位：毫米）
