概述

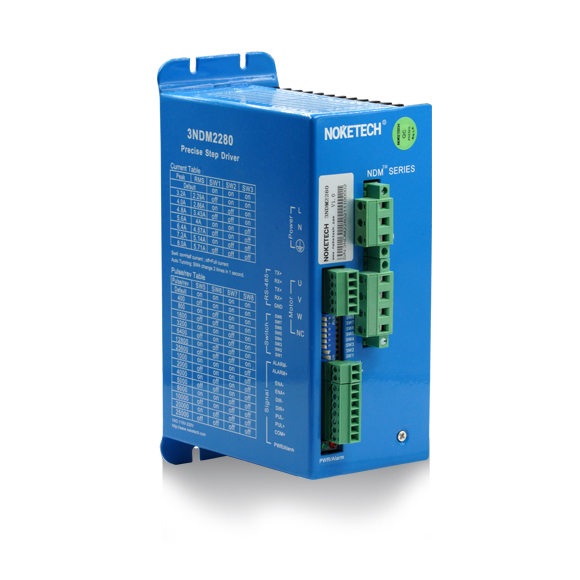

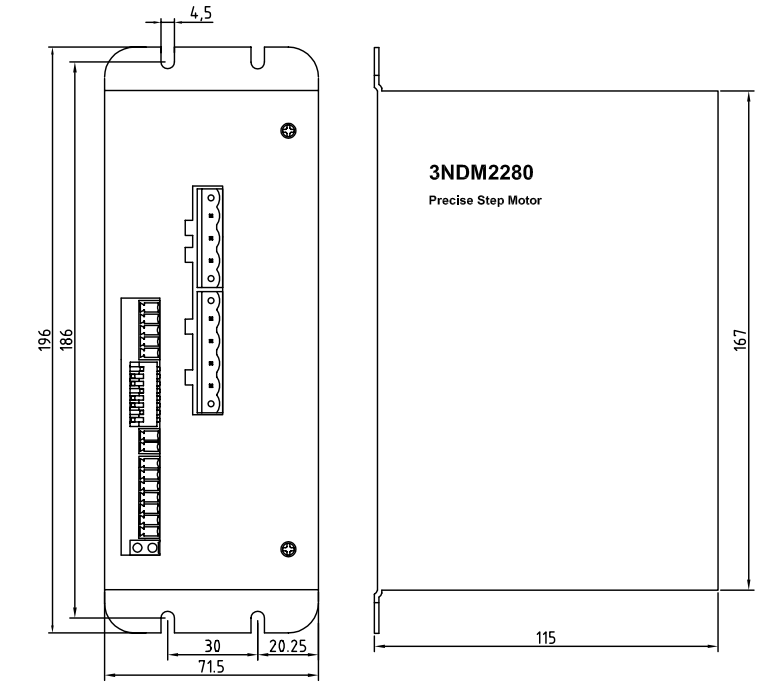

  3NDM2280是諾科科技針對110/130三相混合式電機推出的數字式驅動器，采用Ti最新DSP技術，内部采用先進的數字濾波控制技術、諧振振動抑制技術和(hé / huò)實時精密電流控制技術，使三相混合式步進電機實現精準平穩運行，噪音超小，特别适合于半導體、電子加工設備、激光加工、雕刻、包裝和(hé / huò)小型數控設備。

   适用驅動電機：110、130等系列三相混合式步進電機。

參數設定開關說明

1）工作（動态）電流設定

2） 靜止（靜态）電流設定

   靜态電流可用SW4撥碼開關設定，on表示靜态電流設爲(wéi / wèi)動态電流的一(yī / yì ／yí)半， off表示靜态電流與動态電流相同。一(yī / yì ／yí)般用途中應将SW4設成on，使得電機和(hé / huò)驅動器的發熱減少，可靠性提高。脈沖串停止後約400ms左右電流自動減至一(yī / yì ／yí)半左右（實際值的60％），發熱量理論上減至36％。

3）細分設定

   3NDM2280是一(yī / yì ／yí)款精密型三相混合式步進驅動器，其可提供最大512的細分設定，具體設定如下表所示：

典型接線案例

   采用PLC控制時，典型應用時的接線圖

 PLC控制3NDM2280時典型應用接線圖

  注意：

  1）用戶将3NDM2280直接進入市電時，一(yī / yì ／yí)定要(yào / yāo)将驅動器的保護地(dì / de)可靠接到設備保護地(dì / de)上。建議用戶通過隔離變壓器供電給3NDM2280，推薦隔離變壓器采用輸入220VAC輸出180VAC。

  2）3NDM2280驅動器隻能驅動三相混合式步進電機。
